Segment53 no MikroTik com DNAT

O Segment53 permite criar múltiplos segmentos com diferentes endpoints para Do53. Isso possibilita que um único IP seja vinculado a diferentes segmentos da rede, cada um com políticas específicas de controle e segurança.

É possível em uma rede com MikroTik, aplicar este recurso em redes com VLANs e DNAT. Neste artigo, falaremos sobre a utilização com DNAT.

Quando usamos DNAT com o objetivo de direcionar uma determinada Address Lists para diferentes servidores DNS, estamos aplicando regras específicas de redirecionamento de endereço para manipular o tráfego DNS (porta 53) com base no grupo de IPs de origem (Address List).

Atenção: Este artigo não é recomendado se você possui servidor de domínio (AD) na rede. Em caso de dúvidas, contate o suporte.

Vejamos na prática:

Criando os locais no Lumiun DNS

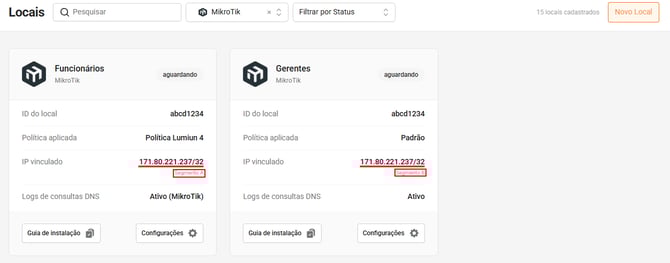

Neste primeiro momento, criaremos dois locais no Lumiun DNS. O primeiro local, terá as consultas resolvidas pelo MikroTik, o segundo, por outros servidores DNS através do DNAT. Vincularemos o mesmo IP Público, mas vamos alterar o segmento referente ao local. Veja na imagem abaixo:

O local "Setor Comercial" seguiremos o guia de instalação padrão do MikroTik.

O segundo local, faremos a configuração com DNAT.

Aviso: Devido a limitações na coleta de informações, configurações via DNAT não possuem IP interno nos relatórios.

Configuração via DNAT

  1. Criaremos a Address List. Neste exemplo, a lista deverá ter os IPs referente aos dispositivos da equipe gerencial.

    1. Acesse o menu IP → Firewall. Clique na guia Address Lists e então no botão Add New.

    2. Preencha o campo Name com gerencia_ips.

    3. Preencha o campo Address com o endereço IP de um dos dispositivos da rede local. Dica: também pode ser especificada uma faixa de endereços, como 192.168.88.10-192.168.88.20 ou uma subrede, por exemplo, 10.10.10.0/24

    4. Salve clicando no botão OK.

    5. Repita esse procedimento para adicionar os endereços IP de todos os dispositivos que fazem parte da gerencia.

  2. Criando o redirecionamento.

    1. Acesse o menu IP → Firewall → NAT e clique no botão Add New.

    2. No campo Chain selecione dstnat.

    3. No campo Protocol selecione udp.

    4. Preencha o campo Dst. Port com 53.

    5. No campo Src. Address List selecione gerencia_ips.

    6. No campo Action selecione dst-nat.

    7. Preencha o campo To Addresses com o servidor DNS primário referente ao local da gerencia. Para visualizá-lo, clique em "Configurações" no local Gerentes.

    8. Salve clicando no botão OK.

    9. Repita esse procedimento, trocando apenas o campo Protocol por tcp.

Pronto! Agora, os IPs inseridos na Adress List gerencia_ips seguirão as regras da Política Gerencial, definida no local do Lumiun DNS.

Você pode utilizar este mesmo processo, para criar outros locais e utilizar o Segment53 para definir outros grupos de IPs.
